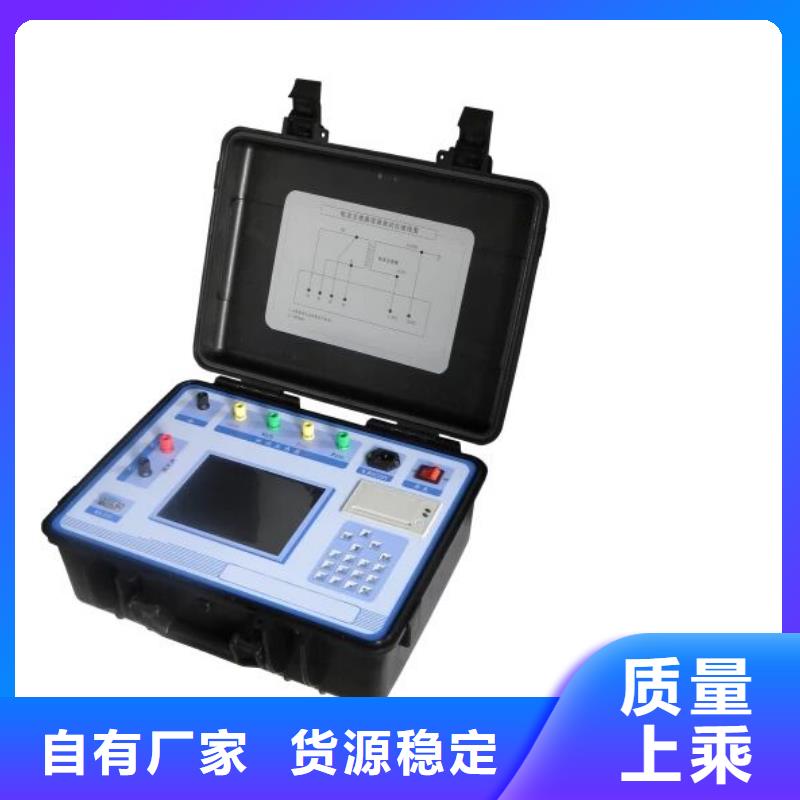

遵义二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这是很危险的故障。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断开电流回路接入测量，读数不直接等缺点。TH-106C无线二次压降及负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，二次负荷，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。TH-106C无线二次压降及负荷测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

<遵义>天正华意电气设备有限公司

遵义二次压降负载测试仪一、功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；2、非GPS同步方式，无需寻星，使用快捷、方便。3、自动计算三相的比差、角差、综合误差。4、自动测量电压、电流互感器二次回路的负荷。5、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。6、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。7、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。8、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。9、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。10、电池剩余电量百分数指示功能，绝非简单的亏电报警。11、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。12、用户可随时将测试的数据通过微型打印机将结果打印出来。13、测试结果存储功能，可存储200组测试数据。14、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

互感器智能一体化现场校验仪厂家

遵义二次压降负载测试仪二、技术指标1、使用环境（1）环境温度：-10℃～ 40℃（2）相对湿度： ≤80％ 2、测量精度本仪器的测量精度为1级。 比差：Δf ＝±（1％×f＋1％×δ）±0.01（％）角差：Δδ＝±(1％×δ＋1％×f) ±1（分）电导：G＝± (1％×G＋1％×δ±0.01) mS电纳：δ＝± (1％×δ＋1％×G±0.01)mS负荷：S＝± (1％×S±0.1)VA电阻：R＝± (1％×R＋1％×X±0.1)Ω电抗：X＝± (1％×X＋1％×R±0.1)Ω3、充电电源：交流176V~264V，频率45-55Hz4、仪器的测量范围和分辨率测试项目 范围 小分辨率电压测量范围(V) 40～120.000 0.001电流测量范围(A) 0.005～6 0.0001比差值(％) -10.000～10.000 0.001角差值(ˊ) -600～600.00 0.01误差值(％) -10.000～10.000 0.001修约(％) -10.000～10.000 0.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、电池工作时间：充满后工作时间大于6小时。7、体积：主机：32cm×24cm×13cm8、重量：主机：2.5Kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机箱内部，其箱体采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

<遵义>天正华意电气设备有限公司 互感器智能一体化现场校验仪厂家

遵义二次压降负载测试仪负荷测试仪，主要用于现场检测CT/PT的二次实际负荷，单机输出电压0～50V。试验结束后，设备快速显示测试结果，支持现场打印，省去了人工记录等繁琐劳动，操作简单方便，提高工作效率，是一种性价比较高的高科技产品注意事项1、为了人身及设备，使用前请详细阅读说明书，并严格按照要求规范操作。2、试验前请将仪器可靠接地，实验中严禁触碰所有测试端子。注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。章、主要特点一、可靠：单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口设计更加科学合理使用更加可靠。二、符合检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；符合相关检修规定。 三、功能齐全：可检测CT/PT的二次负荷项目，轻松实现一机多用。四、接线方式简单：采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；五、测试范围大：CT负荷测量范围0～60Ω，PT负荷测试范围0～500VA。六、操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。八、体积小，重量轻：同类产品中体积小、重量轻、方便现场使用。第二章、主要测试功能和技术参数主要功能和技术参数工作电源： AC220V±10V电源输入和输出频率： 50～60Hz设备电源输出波形： 正弦波单机输出电压： 0～35VCT负荷测试范围： 0～60ΩPT负荷测试范

遵义二次压降负载测试仪多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。在电力系统中，公共回路对保障系统运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的，《电力作业现场规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。N600 配备高精度电流互感器，通过对N线电流的监测及对公共回路、其他回路的实时监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、产品特点1、在线分析N600接地回路电流状态信息，不需停电，使用时确保系统。2、多点接地故障分析功能，分析仪通过对定位仪及其它接地回路的电流分析，判断二次回路接地系统是否存在多地接地故障。3、电流显示功能，分析仪可以显示信号电流大小、接地线分流信号大小及其他接地回路的分流电流大小。4、一次性准确判定N600回路多点接地、单点接地、无接地等多点状态。5、根据实际需要的功率，可以放大、缩小，输出电流值。6、分析仪根据现场的实际情况智能产生信号电流，保障被测系统的、可靠运行。7、接地电流超过设定值时视为接地故障发生。8、接地电流发生突变，且变化量超过设定值时视为接地故障发生。9、多点接地故障自动判断并报警。10、同步跟踪技术，锁定故障方向与故障支路。11、全触屏结构设计，不需要任何安键，便于工程应用的实用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的电钳，便于各种类型接线的粗细，多点接地制定选用。

互感器智能一体化现场校验仪厂家

遵义二次压降负载测试仪一、功能特点1、自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。2、自动计算三相的比差、角差、综合误差。3、自动完成电压互感器和电流互感器二次回路负荷的测量。4、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。5、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。6、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。7、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。8、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。9、电池剩余电量百分数指示功能，绝非简单的亏电报警。10、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。11、用户可随时将测试的数据通过微型打印机将结果打印出来。12、测试结果存储功能，可存储200组测试数据。13、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

<遵义>天正华意电气设备有限公司

遵义二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。

遵义二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。

互感器智能一体化现场校验仪厂家

遵义二次压降负载测试仪功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。6、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。7、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。8、可采用光电、手动、脉冲等方式进行电能表校验。9、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。10、可显示单相电压、电流波形并可同时显示三相电压、电流波形。11、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。12、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。
